Dimmer Led Monocolore 12/24V-10A
Caratteristiche

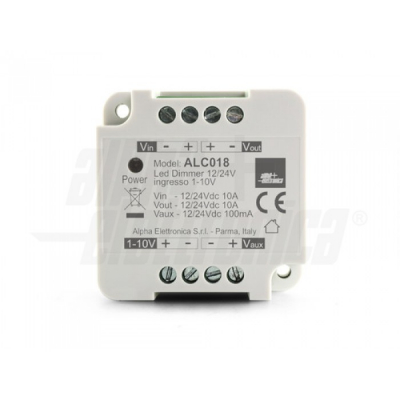

Il dimmer ALC018 converte il segnale in ingresso 0-10V fornito da un controller master in segnale PMW in uscita per controllare l'intensità luminosa di strisce led.
La risposta luminosa della sorgente led è ottimizzata in modo che la variazione dell'intensità percepita dall'occhio umano sia lineare con il segnale 0-10V in ingresso.
La risposta alle variazioni del segnale in ingresso è morbida con effetto di dissolvenza durante l'accensione e lo spegnimento.
In alternativa a un controller master 1-10V dell'impianto domotico è possibile collegare in ingresso:
1 - Il controller master ALC019. Questo ALC019 fornisce in uscita un segnale variabile 1-10V impostabile tramite pulsante: la luminosità varierà in funzione dell'impostazione regolata tramite il pulsante.
2 - Un potenziometro da 100K Ohm: la luminosità varierà in funzione della posizione del potenziometro.
3 - Un interruttore on/off bistabile. In questo caso non sarà possibile variare l'intensità dell'uscita ma sarà solo possibile l'effetto di dissolvenza in fase di accensione e spegnimento della striscia led collegata.
L'uscita Vaux è disponibile per il collegamento all' amplificatore per strisce led ALC020. Questa uscita non è un uscita di potenza. Ciò significa che non è possibile collegare la striscia led.
La risposta luminosa della sorgente led è ottimizzata in modo che la variazione dell'intensità percepita dall'occhio umano sia lineare con il segnale 0-10V in ingresso.
La risposta alle variazioni del segnale in ingresso è morbida con effetto di dissolvenza durante l'accensione e lo spegnimento.
In alternativa a un controller master 1-10V dell'impianto domotico è possibile collegare in ingresso:
1 - Il controller master ALC019. Questo ALC019 fornisce in uscita un segnale variabile 1-10V impostabile tramite pulsante: la luminosità varierà in funzione dell'impostazione regolata tramite il pulsante.
2 - Un potenziometro da 100K Ohm: la luminosità varierà in funzione della posizione del potenziometro.
3 - Un interruttore on/off bistabile. In questo caso non sarà possibile variare l'intensità dell'uscita ma sarà solo possibile l'effetto di dissolvenza in fase di accensione e spegnimento della striscia led collegata.
L'uscita Vaux è disponibile per il collegamento all' amplificatore per strisce led ALC020. Questa uscita non è un uscita di potenza. Ciò significa che non è possibile collegare la striscia led.
| Altezza | 24 mm |
|---|---|
| Colore corpo | Bianco |
| Grado di protezione | IP20 |
| Larghezza | 48,8 mm |
| Lunghezza | 48,8 mm |
